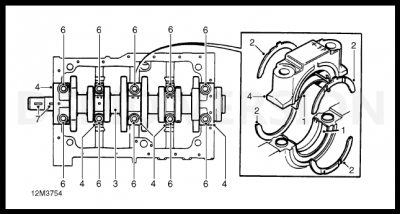

Krank milinin yerine takılması
1. Yeni ana yatakları motor yağı ile yağladıktan sonra silindir bloğuna ve ana yatak keplerine yerleştirin.
NOT: Ön, merkez ve arka ana yataklarda yağ kanalı mevcuttur, diğerleri düzdür.
2. Gezi aylarını motor yağı ile yağlayın, silindir bloğu ve merkez ana yatak kepine yerleştirirken yağ kanallarının kepden dışa doğru bakmasına dikkat edin.
NOT: İki etiketli gezi ayı ana yatak kepine takılır.
3. Krank mili yataklarını motore yağı ile yağlayın ve yardım alarak krank milini silindir bloğuna yerleştirin.
4. Ana yatak keplerini ve yatakları takın.
NOT: Yatak kepleri 1 den 5 e numaralı olup 1 Numaralı yatak kepi silindir bloğunun önüne en yakın olanıdır. Yatak keplerinin üzerindeki okların yönünün öne doğru olduğundan emin olun.
6. Ana yatak kep cıvatalarını söküldüğü düzen içinde ve orta ana yataktan başlayıp dışa doğru kadmeli olarak110 Nm ye sıkın.
7. Krank milinin 2 kamasını(woodruff anahtarı) takın.
8. Kol yataklarını takın.
|
|
|
|
|
|
|
|
