Krank milinin kontrolu
1. Krank milini kontrol edin, tüm yağ kanallarının açık olduğundan emin olun.

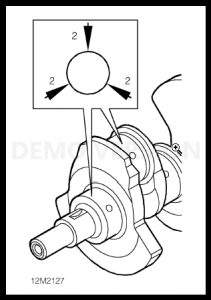

2. Krank mili yataklarında aşınma ve ovalleşme kontrolunu 120 derecelik aralıklarla yatakların merkezinde yap.
Krank mili yatak çapları:
Ana yataklar = 54.005 - 54.026 mm
Kol yatakları = 47.648 - 47.661 mm
Tüm yataklarda azami ovalleşme = 0.010 mm
DİKKAT!: Krank milinin yatakları aşınmış ise, değiştirilmelidir. Ana ve kol yatakları yalnızca tek bir ölçüde mevcuttur.
3. Gezi aylarında aşınma ve çizik kontrolu yapın, mevcutsa veya uç salgısı belirtilen sınır değerlerin dışında ise değiştirin.
Gezi ayı kalınlığı:
Standart tip = 2.31 - 2.36 mm
Büyük tip = 2.38 - 2.43 mm
|
|
|
|
|
|
|
|
