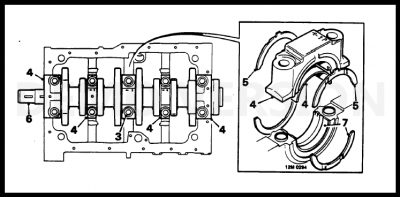

Krank milinin çıkartılması
1. Kol yataklarını çıkartın.
2. Krank mili kasnağını ve triger kasnak dişlisini tutan 18G 1641 aparatını sökün.
NOT: Ana yatak keplerinin 1 den 5 e numaralı olduğundan ÖN ü işaret eden FRONT yazısının tüm keplerin üzerinde bulunduğundan emin olun.
3. Orta ana yatak kepinden başlayarak önce sırayla gevşetin sonra da aynı sırayla çıkartın.
DİKKAT!: Yatak keplerinin cıvatalarını söküldüğü sırayla saklayın.
4. Ana yatak keplerinin 5 ini de sonra yatakları da çıkartın ve yatakları tasfiye edin.
DİKKAT!: Yatak keplerini çıkartmak için yandan vurmayın, merkezleme dubellerine zarar verirsiniz.
5. Merkez ana yatak kepinin gezi aylarını saklayın. Eğer uç salgısı belirtilen sınır değerlerin üzerinde ise gezi aylarını tasfiye edin.
6. Yardım alarak krank milini silindir bloğundan çıkartın.
7. Ana yatakları(5) ve 2 gezi ayını çıkartın. Eğer uç salgısı belirtilen sınır değerlerin üzerinde ise gezi aylarını tasfiye edin.
8. Krank milinde 2 kamayı(woodruff anahtarı) çıkartın.
9. Krank milini temizleyin, yağ kanallarına basınçlı hava uygulayın.
10. Yatak girintilerini ve bloktaki karşılıklarını temizleyin.
11. Ana yatak keplerini temizleyin
|
|
|
|
|
|
|
|
