VOLANT/TAHRİK PLAKASI VE VOLANT DİŞLİSİ
Volant/tahrik plakasının çıkartılması
1. Krank mili kasnağını triger dişlisine sabitleyen 4 cıvatayı çıkartın.

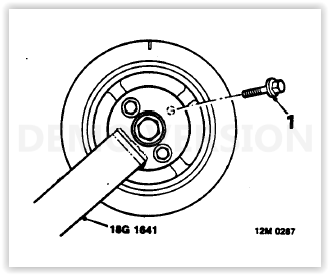

2. Tutma aparatı 18 G 1641 i krank mili kasnağına takın ve aleti 2 cıvatayla sabitleyin.
3. Triger pimi 18G 1523 ü volant/tahrik plakasından çıkartın.
4. Krank miline bağlı tutma aparatı 18G 1641 i gevşetin. Volant/tahrik plakasını krank miline sabitleyen 6 cıvatayı sökün ve tasfiye edin.
5. Yardım alarak volant/tahrik plakasını çıkartın.
DİKKAT!: Krank milinin dönmesine izin vermeyin.
6. Tahrik plakası: Krank milinden ara halkayı çıkartın.
|
|
|
|
|
|
|
|
