PİSTONLAR, SEGMANLAR VE SİLİNDİR BLOĞU
Pistonların ve piston kollarının sökülmesi
1. Silindir kapağını sökün.
2. Karteri sökün.
3. Kol yataklarını çıkartın.
4. Her bir silindir yuvasının üst tarafındaki karbon çıkıntılarını giderin.
5. Her bir pistonu ait bulunduğu silindir gözüne göre saklayın.
6. Pistonları silindir gözünün üst çıkışına itin; her bir pistonu ve piston kolunu çekip çıkartın.
DİKKAT!: Çıkartırken, piston kolunun alt bombesinin silindir yuva yüzeyi ile temas etmediğinden emin olun.
Piston segmanlarının çıkartılması
1. Uygun bir şişirme kullanarak segmanları çıkartın ve tasfiye edin.
2. Eski bir segmanın düzletilmiş bir ucunu kullanarak segman yuvalarındaki birikmiş karbon artıklarını temizleyin.
Segmanların kontrolu

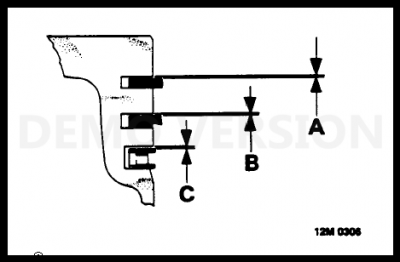

1. Segman yuva boşluğununa göre yeni segmanları kontrol edin.
Atmosferik motorlar
Üst sıkıştırma A = 0.06 - 0.09 mm
Alt sıkıştırma B = 0.05 - 0.07 mm
Yağ kontrol C = 0.03 - 0.05 mm
Turbo beslemeli motorlar
Üst sıkıştırma A = 0.08 - 0.09 mm
Alt sıkıştırma B = 0.05 - 0.06 mm
Yağ kontrol C = 0.02 - 0.05 mm
|
|
|
|
|
|
|
|
