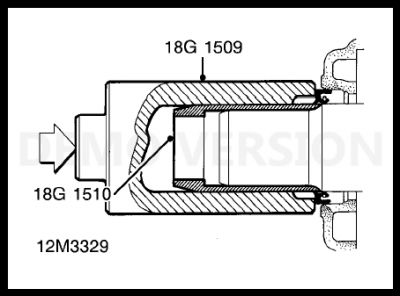

14. Yağ keçesinin koruyucu yüzüğü 18G 1510 u krank milinin üzerine kaydırın.
15. Yeni yağ keçesini takmak için 18G 1509 u kullanın.
16. Yağ keçesi koruyucu yüzüğü 18G 1510 u çıkartın.
17. Sistemde mevcut ise, yağ soğutucusu borularını takın ve ünyonları sıkın.
18. Triger kayışı alt kapağı alt plakasını silindir bloğuna yerleştirin.
19. Cıvataları takın ve 6 Nm ile sıkın.
20. Woodruff kamasını krank miline takın.
21. Krank mili triger kasnak dişlisini krank milini ene
|
|
|
|
|
|
|
|
