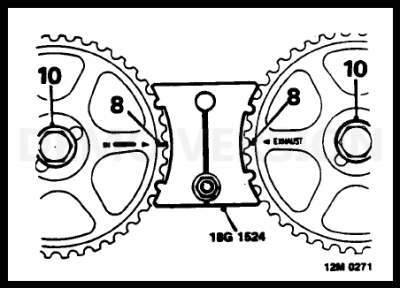

8. Kasnak dişlilerindeki cente ayar işaretlerinin resimdeki konumda olduğunu kontrol edin.
9. Eksantrik mili sabitleme aparatı 18G 1524 ü triger kasnak dişlilerine takın; cıvataları 65 Nm ile sıkın.
10. Her bir kasnak dişlisinin pul ve cıvatasını takın; cıvataları 65 Nm ile sıkın.
11. Triger kayışını takın ve gerginliğini ayarlayın.
Emme manfoldunun takılması
1. Manifoldun motorla bağlantı yüzünü temizleyin.
2. Saplamalara yeni conta yerleştirin, emme manifoldunu yerine takın.
3. Resimdeki sırayla 7 cıvatayı ve 2 somunu takın, 25 Nm ile sıkın.
4. Taşıyıcı braketin 2cıvatasını takın ve 8 Nm ile sıkın.
5. Havalandırma borusunu takın.
6. Kablo demetindeki yakıt sıcaklık sensörünün fişini takın.
7. Motor kablosunu ve yakıt borusunu emme manifolduna bağlayın, cıvataları takın ve 10 Nm ile sıkın.
|
|
|
|
|
|
|
|
