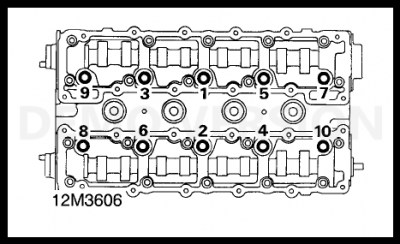

11. Silindir kapak 10 cıvatasını yerleştirin ve aşağıdai düzen içinde sıkın:
Kademe 1 - 45 Nm
Kademe 2 - 70 Nm
Kademe 3 - İlaveten 90 derece
Üçüncü kademede gönyeli tork anahtarı ve 150mm lik uzatma kullanın. Yakın bir cıvataya bir yön oku yerleştirin, ok uzunluğunu ayarlayın ve yön işaretli disk üzerinde sıfır ayarı yapın.
12. Bujileri takın ve 26 Nm ile sıkın.
13. Buji kablosu sabitleme plaketi mevcut ise, 2 vidayı sıkın.
14. Buji kablolarının bujilerle bağlantısını yapın.
15. Buji kapağını takın ve 4 vidasını sıkın.
|
|
|
|
|
|
|
|
