Silindir kapağı - montaj
1. Silindir kapağı cıvata dişlerini temizleyin, korozyon ve yıpranma belirtisi olanlarını değiştirin.
2. Her cıvatayı silindir bloğundaki yuvasına yerleştirip elle sıkın.
DİKKAT!: Kapağı monte ederken üzerinde MSPS harfleri olan tip cıvata kullanmayın.
3. Sıkı görünen dişleri M11 x 1.5 luk kılavuz/pafta kullanarak temizleyin.
4. Cıvata deliklerini temizlerken tüm yağ ve kirin temizlendiğinden emin olun.

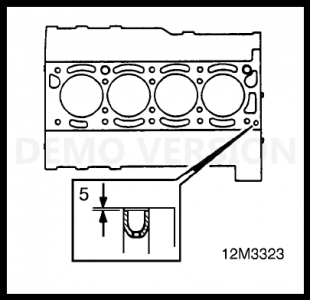

5. Kullanılacak olan conta tipine göre eğer yağ kısıtlayıcı kullanılacak ise temiz olduğu ve bloğun conta yüzeyinin altında kalacak şekilde monte edilmesini sağlayın - Bak. Silindir kapağı conta seçimi.
6. Silindir bloğunda 2 naylon merkezleme dubeli takılı olduğundan emin olun.
7. Silindir bloğu ve kapağındaki tüm yağ kalıntılarını temizleyin; yeni, temiz contayı dubeller üzerine yerleştirin.
8. Triger/cente ayar pimi 18G 1523 ün volant/tahrik plakasına takılı olduğundan emin olun.
NOT: Volant/tahrik plakası takılı değil ise, krank milini pistonlar silindir içinde orta konuma gelecek kadar çevirin.
9. Silindir kapağını delikler blok üzerindeki dubeller üzerine gelecek şekilde yerleştirin.
10. Cıvata dişlerine ve cıvata kafasının alt yüzüne ince bir tabaka yağ sürün. |
|
|
|
|
|
|
|
