Supap yuvalarının yenilenmesi
1. Supap yuvalarını çıkartın.
DİKKAT!: Yuvaları çıkartırken silindir kapağı içinden çıkartıldığı deliğe hasar vermemeye dikkat edin.
2. Silindir kapağını 100C ye kadar ısıtın, yeni yuva yerleştirin.
DİKKAT!: Yuvanın kapaktaki yerine dik olarak yerleştirilmesine dikkat edin.
3. Supap yuvalarını işlemek için MS76B, MS76-150-7 ve MS76-621 kodlu aparatları kullanın.

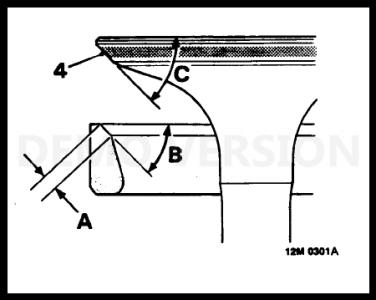

Supap yuvası:
Genişlik A = 1.5 - 2.0 mm
Açı B = 45 derece
Supap kenar açısı C: Emme ve eksoz 45 derece - 45 derece 15'
4. Tüm supapların yuvalarıyla öpüştür.
Supapların oturtulması
1. İnce taşlama pastası kullanarak supapların yüzeye tam oturmasını sağlayın.
2. Supap yuvalarına, supaplara Prusya mavisi olarak tanımlanan işaretleme sıvısı uygulayarak supapları çevirmeden yuvaya defalarca bastırın. Supapları çıkartın ve yuvada dengeli ve merkezde oturduğunu kontrol edin. Prusya mavisi ile yuvadaki görüntüsü supap yüzünün merkezinde yer almalıdır.
3. Yeni supap yuvaları çakıldıysa, yeni supaplar takıldıysa ya da kapaktaki yuva yerleri işlendiyse supap monteli yüksekliğini kontrol edin.
4. İşlem tamamlandığında tüm taşlama pastası artıklarının yemizlendiğinden emin olun.
|
|
|
|
|
|
|
|
