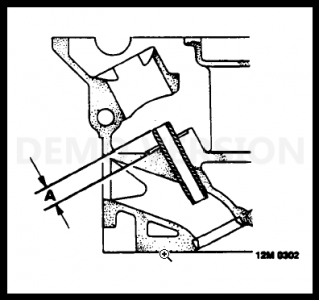

NOT: Emme supap gaydı resimde gösterilmektedir.
7. Pilotlu bir mandrel kullanarak supap gaydını yanma yüzü tarafından silindir kapağının içine doğru ve gaydın üst kısmı supap yayının oturduğu yüzeyden A = 10.3 mm dışarı çıkacak şekilde bastırın.
DİKKAT!: Eksoz supap gaydlarını yerleştirirken karşı deliğin silindir kapağının yanma yüzüne baktığından emin olun.
8. Silindir kapağını soğumaya bırakın.
Supap yuvalarının kontrolu
1. Supap yuvalarını karıncalanma ve yanma için kontrol edin ve gerekiyorsa değiştirin.
DİKKAT!: Supap monteli yüksekliği tanımlanan sınır ölçüsünü aştığında supap yuvası değiştirilmelidir.
Supap gaydının yenilenme işlemi supap yuvalarından önce yapılmalıdır.
|
|
|
|
|
|
|
|
