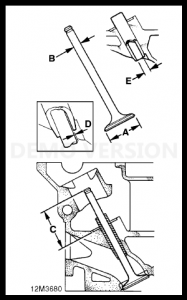

3. Mevcut supap sapını ve kafa çapını kontropl edin. 4. Supap sapı ile gaydı arasındaki boşluğu yeni supap kullanarak kontrol edin. 5. Gerektiğinde supap ve gaydları yenileyin. Supap kafa çapı A: Emme = 31.7 - 31.95 mm Eksoz = 29.2 - 29.43 mm Supap sap çapı B: Emme = 7.09 - 7.10 mm Eksoz = 7.07 - 7.09 mm 6. Her supapın monteli yüksekliğini kontrol edin. Supap monteli yüksekliği C: Emme ve eksoz = 43.4 mm max. NOT: Eğer supapın monteli yüksekliği verilen ölçüyü aşıyor ise, supap/supap yuvası değiştirilmelidir. 7. Supap sap ve gayd aralığı D: Emme = 0.04 - 0.06 mm Servis sınırı = 0.09 mm Eksoz = 0.06 - 0.07 mm Servis sınırı = 0.10 mm 8. Supap gaydı iç çapı E: Emme ve eksoz = 7.137 - 7.162 mm Supap gaydları - yenileme 1. Silindir kapağını 100C ye kadar ısıtın. DİKKAT!: Silindir kapağıyla işlem yaparken koruyucu eldiven kullanın. 2. Silindir kapağının yüzünü aşağı çevirin ve pilotlu mandrel kullanarak supap gaydını yanma hücresine doğru 2.0 mm kadar bastırın. 3. Silindir kapağını çevirin ve supap gayd çevresinden karbon artıklarını temizleyin. 4. Kapağı tekrar 100C ye kadar ısıtın. 5. Pilotlu bir mandrel yardımıyla supap gaydını silindir kapağının yanma hücresi tarafından dışarı doğru bastırın. NOT: Supap gaydının konik bölümü ya düz yapılıdır ya da çevresi boyunca 1, 2 veya 3 işlenmiş oyuk bulunmaktadır. İlaveten, eksoz supap gaydları yanma yüzü tarafında karşı deliklidir. Gaydlar değiştirilicek ise düz olan gaydların 2 oluklu olanlarla, tek oluklu olanların ise 3 oluklu olanlar ile değiştirilmesi elzemdir. 6. Silindir kapağını tekrar 200C ye kadar ısıtın.
|
|
|
|
|
|
|
|
