Silindir kapağının kontrolu
1. Uygun conta temizleme spreyi ve bir plastik sıyırıcı yardımıyla silindir kapağı yüzeyinden tüm conta kalıntılarını temizleyin. Uygun bir solvent kullanarak sıvı conta artıklarını giderin.
DİKKAT!: Kapağın conta yüzeyini zedelememeye azami dikkat edin. Eğer kapak ile birlikte merkezleme dubelleri de çıkartılmış ise silindir bloğundaki uvalarına yerleştirilmelidir.
2. Silindir kapağını iyice temizleyin, soğutma ve yağ kanallarına basınçlı hava uygulayın.
3. Eksantrik taşıyıcı merkezleme dubellerinin takılı olduğunundan emin olun.
4. Kapak yüzeyini hasar, çatlak ve yanmaya karşı kontrol edin.
5. Bujilerin durumunu kontrol edin, çatlak, korozyon emaresi olanlarını değiştirin. Loctite 601 kullanrak yeni bujilerin sızdırmazlığını sağlayın.

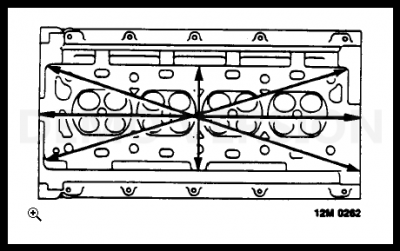

6. Silindir kapak yüzeyini yüzey deformasyonuna karşı kontrol edin.
Boylamasına sapma = 0.1 mm
Enlemesine sapma = 0.1 mm
Çaprazlamasına sapma = 0.1mm
DİKKAT!: Eğer deformasyon belirtilen değerlerin üzerinde ise yeni bir silindir kapağı temin edin. Silindir kapak yüzeylerine işlem yapılamaz.
7. Silindir kapağının bir yüzden diğerine yüksekliğini kontrol edin.
Silindir kapak yüksekliği = 135.0 - 135.1 mm
|
|
|
|
|
|
|
|
