Eksantrik milleri - kontrol
NOT: Eksantrik millerinin kontrolunu supap ve yayların çıkartılmasından sonra yapın.
1. Silindir kapağı ve eksantrik mili taşıyıcılarındaki yatakları ve eksantrik millerini temizleyin.
2. Eksantrikleri ve mil yataklarını çizik, oyuk ve aşırı yıpranma için kontrol edin.
3. Silindir kapağı ve eksantrik taşıyıcısındaki yatakları kontrol edin. Çizik, oyuk ve aşırı yıpranma var ise değiştirin.
4. Silindir kapağındaki, ve eksantrik taşıyıcılarındaki yataklardan tüm yağ artıklarını temizleyin.
5. Eksantrik millerini silindir kapağına yerleştirin.

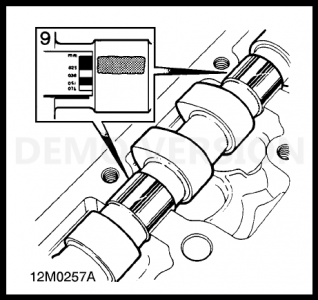

6. Her bir eksantrik mil yatağına resimdeki gibi bir parça Plastigage plastik şerit yerleştirin.
7. Eksantrik mili taşıyıcılarını ve cıvataları yerleştirip kademeli olarak 25Nm ye kadar sıkın.
8. Eksantrik mili taşıyıcılarının cıvatalarını ve sonra da taşıyıcılarını çıkartın.
9. Her bir yataktaki en geniş Plastigage parçasını ölçün ve alınan ölçülerden eksantrik mili boşluğunu hesaplayın.
Eksantrik mili boşluğu = 0.060 - 0.094 mm
Servis limiti = 0.15 mm
10. Eğer boşluk aşırı miktarda ise, yeni eksantrik mili(milleri) yerleştir ve kontrolu tekrarla; aşırı boşluk devam ediyor ise, silindir kapağını ve eksantrik taşıyıcılarını yenileyin.
11. Yağlı paçavra kullanarak tüm Plastigage artıklarını temizleyin.
|
|
|
|
|
|
|
|
