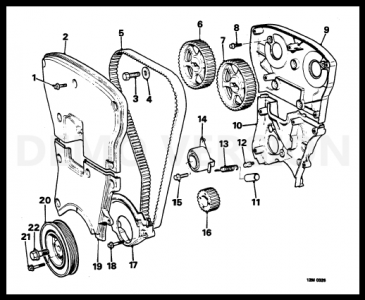

TRİGER KAYIŞ AKSAMI
1. Cıvata - triger kayışı üst kapağı 12. Ankoraj cıvatası
2. Triger kayışı üst kapağı 13. Gergi yayı
3. Cıvata - eksantrik triger kasnak dişlisi 14. Gergi rulmanı
4. Düz pul 15. Cıvata - gergi kelepçesi
5. Triger kayışı 16. Krank triger kasnak dişlisi
6. Emme eksantrik triger kasnak dişlisi 17. Triger kayışı alt kapağı
7. Eksoz eksantrik triger kasnak dişlisi 18. Cıvata - triger kayışı alt kapağı
8. Cıvata - üst triger kapağı alt plastiği 19. Triger kayışı orta kapağı
9. Üst triger kapağı alt plastiği 20. Krank kasnağı
10. Alt triger kapağı alt plastiği 21. Cıvata - krank kasnağı/triger dişlisi
11. Gergi yayı kılıfı 22. Cıvata - krank kasnağı
|
|
|
|
|
|
|
|
