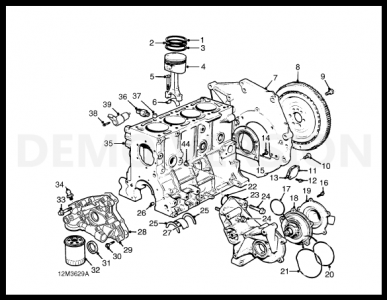

SİLİNDİR BLOK AKSAMI
1. Segman - üst sıkıştırma 21. Sızdırmazlık halkası - büyük
2. Segman - alt sıkıştırma 22. O - ring
3. Segman - yağ kontrolu 23. Devirdaim pompa gövdesi
4. Piston ve piston kolları 24. Cıvata - devirdaim pompa gövdesi
5. Cıvata - piston kolu 25. Pul - üst
6. Kol yatak - üst 26. Sabitleme dubeli
7. Şanzıman adaptör plakası 27. Ana yatak - üst
8. Volant 28. Keçe - yağ pompası
9. Cıvata - volant 29. Yağ pompası
10. Tork vidası - şanzıman adaptör plakası 30. Cıvata - kısa - yağ pompası
11. Ara plaka 31. Krank mili ön yağ keçesi
12. Cıvata - ara plaka 32. Yağ filtresi
13. Keçe - ara plaka 33. Cıvata - uzun - yağ pompası
14. Cıvata - krank mili arka yağ keçesi 34. Yağ basınç müşiri
15. Krank mili arka yağ keçesi ve yuvası 35. Silindir bloğu
16. Cıvata - devirdaim kapağı 36. Vuruntu sensörü
17. O-ring 37. Silindir kapağı sabitleme dubeli
18. Pervane 38. Cıvata - krank sensörü
19. Devirdaim pompa kapağı 39. Krank sensörü
20. Sızdırmazlık halkası - küçük
|
|
|
|
|
|
|
|
