T16 Üst Kapak Conta Değişim Resim 08 2015/11/21 17:47:54 |
Kapağın yerine takılması
1. Merkezleme burçlarını motor bloğundaki yuvalarına yerleştirin.
2. Yeni contayı temiz olarak blok yüzeyine yerleştirin.
3. Kapağı koyun.
4. Cıvata dişlerine ve kafa alt yüzeyine ince bir film tabakası şeklinde motor yağı uygulayarak cıvataları parmaklarınızla sıkın.

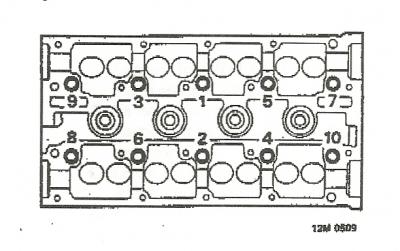

5. Resimde gösterildiği düzen içinde silindir kapak cıvatalarını üç kademede sıkın:
Kademe 1: 45 Nm
Kademe 2: 80 Nm
Kademe 3: Gönyeli bir tork anahtarı ile ilaveten 90 derece
6. Emme ve eksoz tarafı eksantrik üstü plastik kapaklarını yerleştirin ve 10 Nm ile sıkın.
7. Triger kayışını eksantrik dişlilerine takın.
8. Eksoz ön borusunu manifolda takın.
9. Taşıyıcı ayakları altından çekerek aracı indirin.
10. Motor kablo demetini eksantrik kapaklarının üzrine koyun.
11. Kablo demeti ve yakıt geri dönüş hortumunu tutan sac aksamı emme manifoldundaki yerine takın ve cıvatalarını sıkın.
12. Yakıt geri dönüş hortumunu basınç regülatörüne takın ve kelepçe ile sıkın.
13. Sızdırmazlık tapalarını çıkartın. Yakıt hortumunu yakıt filtresine takın ve iki anahtar yardımıyla 38 Nm ile sıkın.
14. Ateşleme bobini yüksek voltaj çıkış kablosunu distribütör kapağı orta yuvasına takın(distribütörden ateşlemeli araçlar için geçerlidir).
15. Kablo demetindeki enjektör fişlerini yerlerine takın.
16. Kablo demetindeki yakıt ve emme havası sıcaklık sensör fişlerini yuvalarına takın.
17. Gaz kelebeğini emme manifolduna bağlayın ve somunlarını 8 Nm ile sıkın.
18. Frem servo hortumunu sızdırmazlık rondelaları ile birlikte emme manifoldundaki yuvasına takın ve banjo cıvatasını 50 Nm ile sıkın.
19. Vakum hortumunu emme manifolduna takın ve bağ ile sabitleyin.
20. Motor beyni basın. hortumunu emme manifolduna takın.
21. Oksijen sensör fişini yuvasına takın ve fişini sabitleyin.
22. Yağ çubuğu borusunu yuvasına yerleştirin.
23. Radyatör üst hortumunu termostat yuvasına takın.
24. Kalorifer ve genleşme tankına giden metal boru düzenini yerine yerleştirin.
25. Kalorifer metal borusunun silindir kapağı çıkışı ile bağlantısını yapın, cıvata ve somun ile sabitleyin.
26. Genleşme tankı borusu, kalorifer borusu ve silindir kapağı arasındaki bağlantı düzenini oluşturun ve cıvatalarını sıkın.
27. Eksoz manifoldu ve turbo ünitesini yerleştirin.
28. Eksantrik sensörünün fişini kablo demetindeki bağlantısına takın.
29. Kablo demetindeki fan sıcaklık sensörü ve gösterge sıcaklık sensörünün fişlerini kablo demetindeki yerlerine takın.
30. Soğutma sistemini azami %40 antifriz içeren su ile doldurun.
31. Hava filtresi kutusunu takın.
32. Akü şasi kablosunu bağlayın.
33. Motor yağ seviyesini kontrol edin ve gerekirse eksiğini tamamlayın.
34. Motoru çalıştırın ve kaçak kontrolu yapın.
NOT: Lifter sesi mevcut ise motoru 20 dakika süreyle 2000-2500d/dak. hızında çalıştırın. Ses kaybolana kadar 3000d/dak. devir hızını aşmayın.
35. Motoru durdurun ve soğumaya bırakın, gerekiyorsa soğutma sıvısına ilave yapın.(DEVAMI VAR)
|
|
|
|
|
|
|
|
