K Serisi Motorlar Cente Ayar Resim 15 2015/11/19 18:49:45 |

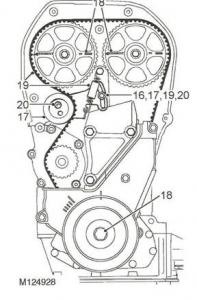

NOT: Yukarıdaki resimde VVC tip olmayan eksantrik kasnak dişlileri ve gergi düzeni gösterilmektedir.
16. Gergi arka plakasına parmakla basarak plaka vidasını gevşetin ve triger kayışını gerin.
17. Gergi kasnağı triger kayışına karşı konumda ve arka plakası yerinde sabitken vidasını 10Nm ile sıkın.
18. Krank milini saat yönünde 2 tam tur döndürerek eksantrik kasnak dişlilerinin cente ayar çizgilerini aynı hat üzerine getirin.
DİKKAT!: Krank milini çevirmek için kesinlikle eksantrik dişlilerini, onları tutan cıvataları veya triger kayışını kullanmayın.
19. Gergi arka plaka vidasını gevşetin ve gergi yayının kayışı gerginlleştirdiğini kontrol edin.
20. Gergi arka plakasını 10Nm ile ve gergi kasnağı imbus vidasını 45Nm ile sıkın.
VVC motorlar için
21. Gergi yayını takılı bulunduğu cıvatadan ve gergiden çıkarın ve tasfiye edin.
22. Cıvatayı çıkarın ve tasfiye edin.
Tüm motorlar için
23. Triger ön üst kapağının ilave parçalarının üzerine takılı olduğunu kontrol edin.
24. Kapağı yerine contalarıyla doğru olarak yerleştirin, vidalarını ve alt cıvatasını 5 Nm ile sıkın.
|
|
|
|
|
|
|
|
