K Serisi Motorlar Cente Ayar Resim 03 2015/11/19 18:44:28 |

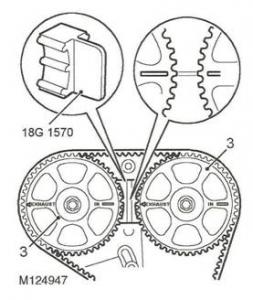

NOT: VVC eksantrik dişlilerinin konumuna ilişkin işaretler yukarıdaki resimde gösterilmektedir.
3. Krank milini saat yönünde çevirerek eksantrik kasnak dişlilerinin üzerindeki işaretlerin resimdeki gibi aynı çizgi üzerine gelmelerini sağlayın.
DİKKAT!: Motoru çevirmek için kesinlikle eksantrik kasnak dişlilerini, üzerindeki cıvataları veya triger kayışını kullanmayın.
4. Eksantrik kasnakları sabitleme aparatını (18G 1570) resimdeki gibi yerleştirin.
|
|
|
|
|
|
|
|
