K Serisi Motorlar Cente Ayar Resim 13 2015/11/19 18:48:38 |

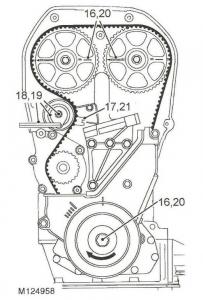

NOT: Yukarıdaki resimde VVC tip olmayan motorlar için eksantrik kasnak dişlileri ve gergi yayı gösterilmektedir.
7. Gergi arka plakasının vidasını gevşetin ve gerginin tüm ayar alanı içinde hareket edebildiğini, sonra da yayın çekme etkisi ile ilk konumuna döndüğünü kontrol edin.
8. Gergiyi aşağıya tamamen dış konumuna kadar itin ve arka plakasını 10Nm ile sıkın.
9. Yalnızca parmaklarınızı kullanarak, yeni triger kayışını önce krank dişli kasnağı üzerine sonra da eksantrik kasnak dişlilerine yerleştirirken krank dişlisi ve eksoz tarafı eksantrik dişlisi arasında kayışın gergin kalmasını sağlayın.
10. Triger gergi makarası ile devirdaim dişlisi üzerinde kayışı gevşek tutarak kayışın makara ve dişliler arasında merkezlenmesini sağlayın.
11. Triger kayışı alt kapak takviyelerinin takılı olduğunu kontrol edin.
12. Kapağı yerine takın, contalarının doğru yerleştirildiğini kontrol ettikten sonra 9Nm ile sıkın.
|
|
|
|
|
|
|
|
