Triger kayışı -- manuel gergi -- yerine takma
Dikkat!: VVC motorların triger kayışı değiştirilirken kayışla birlikte verilen gergi yayının ve cıvatasının takılması kayış gerginliğinin ayarlanabilmesi için gereklidir.
1. Triger kasnak dişlileri, devir daim pompası tahrik dişlisi ve gergi makarasını temizleyin.
DİKKAT!: Eğer sertleştirilmiş malzemeden mamul kasnak dişlileri uzun süreli yağ etkisine maruz kalmış ise, bir solvent havuzunda tutulmalı ve daha sonra yerine takmadan önce temiz solvent ile yıkanmalıdır. Dişlilerin pürüzlü ve gözenekli yapısı nedeniyle içine nüfuz edecek yağ kalıntıları yük altında dışarı çıkıp kayışı kirletecektir.
NOT: VVC tip motorlarda eksantrik dişlilerinin konumuna ilişkin işaretler yukarıdaki resimde gösterilmektedir.

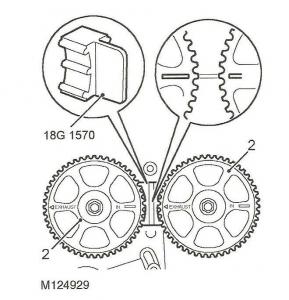

2. Eksantrik dişlilerinin üzerindeki işaretlerin M124929 nolu resimdeki gibi aynı çizgi üzerinde olduğunu kontrol edin ve 18G 1570 kodlu dişli sabitleme aparatını yerleştirin.
|
|
|
|
|
|
|
|
