7. Krank kasnak dişlisini krank mili üzerine yerleştirin ve deliklerini triger dişlisindekilerle üst üste getirin.

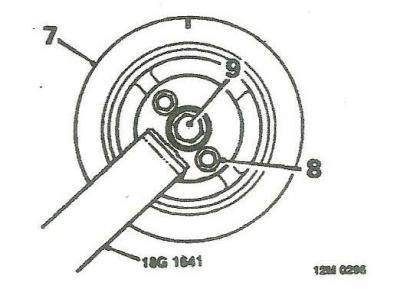

8. 18G 1641 aparatını krank kasnak dişlisi üzerine monte edin ve 2 cıvatayla sabitleyin.
9. Krank kasnak cıvatasını takın 18G 1641 aparatı yardımıyla krank miline sabitleyin.
10. Eksantrik kasnak dişlilerini sabitleyen 18G 1524 aparatının cıvatasını sökün ve aparatı çıkarın.
11. Volant üzerindeki 18G 1523 aparat pimini çıkarın.
12. Aparat 18G 1641 i kullanarak krank milini motorun önünden göründüğü şekilde 2 tam tur çevirin.
13. Triger gergi cıvatasını 30Nm ile sıkın.
14. Krank kasnağı üzerindeki 18G 1641 aparatının cıvatalarını sökün ve aparatı çıkarın.
15. Krank milini triger kasnağına 8Nm ile sabitleyin.
16. Triger kayışı orta kapağını yerine yerleştirin, cıvatalarını takın ve 6Nm ile sabitleyin.
17. Triger kayışı üst kapağını yerine yerleştirin, cıvatalarını takın ve 6Nm ile sabitleyin.
|
|
|
|
|
|
|
|
