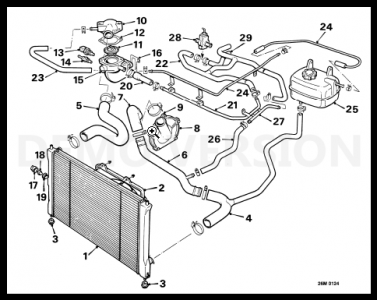

2.0L Atmosferik Motor Soğutma Sistemi - Klimasız
1. Radyatör 16. Conta
2. Soğutma fanı ve davlunbaz 17. Sabitleme halkası
3. Radyatör takozları 18. Sıcaklık müşürü
4. Alt hortum 19. Keçe
5. Üst hortum 20. Hortum - termostat yuvası ==> kalorifer besleme borusu
6. Boru - alt hortum=>devirdaim 21. Kalorifer besleme borusu
pompa yuvası 22. Hortum - kalorifer besleme borusu ==> kalorifer peteği
7. Devirdaim besleme hortumu 23. Hortum - termostat kapağı ==> genleşme borusu
8. Devirdaim pompa yuvası 24. Genleşme borusu
9. Devirdaim pompası 25. Genleşme tankı
10. Termostat kapağı 26. Hortum - kalorifer dönüş borusu ==> alt boru
11. Termostat 27. Kalorifer dönüş borusu
12. Conta 28. Kalorifer vanası
13. Soğ. suyu sıcaklık sensörü 29. Hortum - kalorifer vanası ==> kalorifer peteği
14. Soğ. suyu sıcaklığı gösterge müşürü
15. Termostat yuvası
|
|
|
|
|
|
|
|
