T16 2.0L Atmosf. Motor Klimalı Soğutma Düzeni 2015/12/12 16:30:56 |

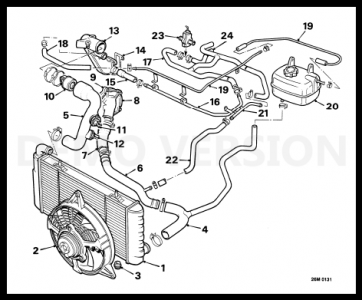

2.0L Atmosferik Motor Klimalı Düzen
1. Radyatör 13. Soğ. suyu çıkış dirseği
2. Soğutma fanı ve davlunbazı 14. Conta
3. Radyatör takozları 15. Hortum - soğ.çıkış dirseği<>kalorifer hattı besleme borusu
4. Alt hortum 16. Kalorifer hattı besleme borusu
5. Üst hortum 17. Hortum - kalorifer peteği ==> dönüş borusu
6. Boru - alt hortum ==> devird. 18. Hortum - soğ. çıkış dirseği ==> genleşme tankı
pomp. bağl. hortumu 19. Genleşme tankı besleme borusu
7. Devirdaim pompası gövde hortumu 20. Genleşme tankı
8. Devirdaim pompa gövdesi 21. Kalorifer hattı dönüş borusu
9. Devirdaim pompası 22. Hortum - kalorifer dönüş borusu ==> alt boru
10. Termostat 23. Kalorifer vanası
11. Sıcaklık müşürü -klima fanı 24. Hortum - kalorifer vanası ==> kalorifer peteği
12. Sıcaklık müşürü - soğutma fanı
|
|
|
|
|
|
|
|
