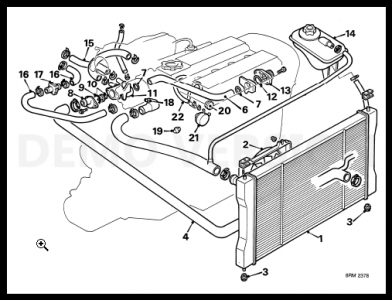

1.6 DOHC Motor Soğutma Devresi Elemanları
1. Radyatör 12. Devirdaim pompası 'O'-ring keçesi
2. Soğutma fanı ve davlunbaz 13. Devirdaim pompası
3. Radyatör takozları 14. Genleşme tankı
4. Alt hortum 15. Hortum - kalorifer dönüş
5. Üst hortum 16. Hortum - kalorifer besleme
6. Boru - termostat yuvası<=>devirdaim pompası 17. Kalorifer sıcaklık kontrol vanası
7. 'O'-ring keçe 18. Hava alma vidası
8. Termostat kapağı 19. Sıcaklık sensörü
9. Conta 20. Sıcaklık müşürü
10. Termostat 21. Yağ soğutucusu
11. Termostat yuvası 22. Hortum - yağ soğutucu dönüşü
|
|
|
|
|
|
|
|
