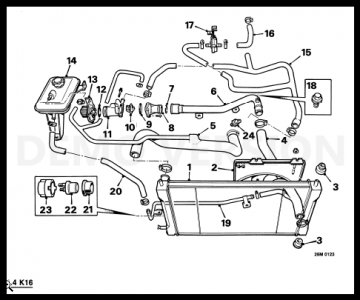

1.4L K16 MOTOR SOĞUTMA DEVRESİ ELEMANLARI
1. Radyatör 13. Devirdaim pompası
2. Soğutma fan ve davlunbazı 14. Genleşme tankı
3. Radyatör takozları 15. Hortum - kalorifer dönüş
4. Alt hortum 16. Hortum - kalorifer besleme
5. Üst hortum 17. Kalorifer sıcaklık kontrol vanası
6. Boru - alt hortum <===> termostat 18. Hava alma vidası
7. 'O'-ring - boru <===> termostat yuvası 19. Boru - genleşme tankı <===> alt hortum
8. Termostat kapağı 20. Hortum - genleşme tankı dönüş
9. Sızdırmazlık halkası 21. Sızdırmazlık halkası
10. Termostat 22. Sıcaklık müşürü
11. Termostat yuvası 23. Sabitleme halkası
12. Devirdaim 'O'-ring keçe 24. Sıcaklık sensörü
|
|
|
|
|
|
|
|
